단계 세트 컨트롤러 프로필 메이커 SSC 시리즈

조건 설정 · 확인 · 기록 한대 세 역의 히터 컨트롤러!

단계 세트 컨트롤러 프로필 메이커 SSC 시리즈

프로필 메이커 SSC 시리즈

메모리 카드 데이터 폴더 기능

메모리 카드 데이터 폴더 기능

가열 데이터는 패널 표면의 메모리 카드 슬롯에서 쉽게 꺼낼 수 있습니다.
가열 데이터를 메모리 카드에서 읽어 내, EXCEL에서 표와 차트로 편집 할 수 있습니다.

메모리 카드 데이터 폴더 기능2

터치 패널 디스플레이에서 쉽게 다단 설정을 할 수 있습니다.

터치 패널 디스플레이에서 쉽게 다단 설정을 할 수 있습니다.

다단 설정 기능

다단 설정 기능

가열에 의한 표면 장력의 저하, 잔류 응력의 소멸 등 가공 방법의 검토가 가능합니다.

중간 중합 반응를 자유롭게 설정할 수 있습니다.
반복 가열 냉각 방법
고용 화 처리 온도 유지
이단 예열 열처리
가스 질화 처리
가스 이단 질화 처리
소금 목욕 연질 화 처리
가스 연질 화 처리

경사 설정 기능

경사 설정 기능

팽창과 수축이 중요한 정밀 소재 시험위한 것입니다.

등온 소둔
재결정 온도 관리
서열(徐熱) → 소둔 → 서냉 처리
이단 소둔 처리
시효 경화 처리

사인 곡선 설정 기능

사인 곡선 설정 기능

전자 장치의 에이징 및 가속 시험에 적합하다.

열 사이클 시험
노화 가속 시험

원샷 가열 기능

원샷 가열 기능

원샷 가열 기능2

택트타임 단축의 조건내고
템퍼 시간 관리
구운 적응 시간 관리

트리거 시프트 기능 (옵션)

트리거 시프트 기능 (옵션)

트리거가 입력되면 다음의 설정 온도로 전환합니다.

여러 센서로부터 어떤 입력을 기준 온도로 설정하여 가열 시험 수 있습니다.

여러 센서로부터 어떤 입력을 기준 온도로 설정하여 가열 시험 수 있습니다.

멀티 모니터 기능

멀티 모니터 기능

온도 분포가 실시간으로 알 수 있습니다.

기준 온도 입력 선택 기능

기준 온도 입력 선택 기능

센서를 여러 설치하여 어느 위치를 기준으로 가열하면 가장 좋은지 부착 위치를 평가할 수 있습니다.

평균 제어 기능

평균 제어 기능

센서를 여러 설치하여 가상의 위치를 기준으로 가열 평가할 수 있습니다.

멀티 루프 슈퍼 바이저 기능 탑재, 여러 히터를 협조 제어 할 수 있습니다.

멀티 루프 슈퍼 바이저 기능 탑재, 여러 히터를 협조 제어 할 수 있습니다.

2 히터 협조 가열 기능 (2 루프 형)

2 히터 협조 가열 기능 (2 루프 형)

열풍 히터와 할로겐 히터를 사용하여 하나의 대상을 가열 할 수 있습니다.
할로겐 히터 2 개를 사용하여 하나의 대상을 가열 할 수 있습니다.

2 히터 독립 가열 기능 (2 루프 형)

2 히터 독립 가열 기능 (2 루프 형)

동일한 대상물에 2 개의 히터에서 별도로 가열하는 용도입니다.

4 히터 협조 가열 기능 (4 루프 형)

4 히터 협조 가열 기능 (4 루프 형)

범위를 여러 히터를 사용하여 균일하게 가열하는 용도입니다.

형식 목록

형식 전원전압 출력전압 출력 제어 루프 신호입력 외형 치수
SSC-DC12V-300W-1L AC85-264v DC0~12v 300w 1루프 온도 입력
4CH
/
아날로그 입력
4CH
표준형
SSC-DC24V-300W-1L AC85-264v DC0~24v 300w 1루프 표준형
SSC-DC24V-600W-2L AC85-264v DC0~24v 300w x2 2루프 표준형
SSC-DC36V-600W-1L AC85-264v DC0~36v 600w 1루프 표준형
SSC-DC36V-1200W-2L AC85-264v DC0~36v 600w x2 2루프 표준형
SSC-AC15A-1L AC100-110/200-220v 15A 1루프 표준형
SSC-AC30A-1L AC100-110/200-220v 30A 1루프 표준형
SSC-AC30A-2L AC100-110/200-220v 15Ax2 2루프 표준형
SSC-AC45A-3L AC100-110/200-220v 15Ax3 3루프 대형
SSC-AC60A-1L AC100-110/200-220v 60A 1루프 표준형
SSC-AC60A-2L AC100-110/200-220v 30Ax2 2루프 표준형
SSC-AC60A-4L AC100-110/200-220v 15Ax4 4루프 대형
SSC-AC90A-3L AC100-110/200-220v 30Ax3 3루프 대형
SSC-AC120A-2L AC100-110/200-220v 60Ax2 2루프 대형
SSC-AC120A-4L AC100-110/200-220v 30Ax4 4루프 대형
* 1. 온도 입력은 K, J, T, E, R, B, N, S, w5Re, w26Re, JPt100, Pt100 입력 할 수 있습니다.
* 2. 아날로그 입력은 ± 10V, ± 5V, 0-10V, 0-5V, 1-5V, 0-20mA, 4-20mA 입력 할 수 있습니다.
* 3. 수냉 형 할로겐 히터를 사용하려면 수냉 시스템이 별도로 필요합니다.
* 4. 고출력 HLH 유형은 냉각 공기가 별도로 필요합니다.
* 5. 외국 공장 용 銘鈑은 가능한 지정 언어로 작성하겠습니다.

기본 기능

메모리 카드 데이터 저장 가열 온도 데이터를 메모리 카드에수록하여 EXCEL로 편집 할 수 있습니다.
멀티 모니터 온도 입력 4CH 아날로그 입력 4CH 총 8CH를 트렌드 그래프로 표시합니다.
멀티 온도 설정 터치 패널에서 다단 설정 사인 곡선 기울기 가열 등 다양한 가열 설정할 수 있습니다.
관리자 기능 여러 개의 입력과 여러 히터를 함께 작동합니다.
원샷 가열 기능 상승 설정 온도 도달 값에서 단발로 가열 시간을 설정할 수 있습니다.
온도 입력 4CH K, J, T, E, R, B, N, S, w5Re, w26Re, JPt100, Pt100이 4CH 입력 할 수 있습니다.
아날로그 입력 4CH ± 10V, ± 5V, 0-10V, 0-5V, 1-5V, 0-20mA, 4-20mA가 4CH 입력 할 수 있습니다.

추가 기능

TA4  온도 아날로그 멀티 입력 4CH 추가
HL  High-Low 제어 상승을 빨리하기 위해 전원을 차단하지 않고 저온 상태를 유지합니다.
TR  트리거 시프트 기능 추가
RC1  리모트 콘트롤, 외부의 신호로 출력을 ON-OFF 합니다.
RC2  외부에서 4-20mA로 출력 전압을 제어
RSP  외부에서 온도조절기의 설정값을 4-20mA로 지정
PVMON  가열 대상물의 온도를 4-20 mA신호로 외부에 출력합니다.
SVMON  설정 온도를 4-20mA 신호로 외부에 출력합니다.
RS485  RS-485 통신 설정 값 · 현재 값 알람 상태 등을 지정 · 확인할 수 있습니다.
IOT  IOT 기능 설정 값 · 현재 값 · 가동 시간 · 작동 횟수 등을 지정 · 확인할 수 있습니다.
ACOUT  전원 전압 출력 공냉 형 할로겐 히터의 AC 냉각 팬 전원으로 사용할 수 있습니다.
DC24  DC24V0.2A 출력 공냉 형 할로겐 히터 냉각 팬 온도계의 전원으로 사용할 수 있습니다.
AirV  에어 개폐 밸브
OFDT  에어 폐쇄 밸브, 난방 정지 후 냉각 타이머 5 분
BO  히터 단선 경보, 히터의 단선을 검지해 경보 출력합니다.
OVH  과온도상승 경보 기능(ABH/DGH□v-□w/□□/+2 S사양 기종 대응)
WP  냉각수 압력 부족 경보
AP  열풍 히터의 무풍 가열 경보, 할로겐 히터의 냉각용 기체 압력 경보
CFS  공냉형 할로겐 히터의 냉각 팬의 이상을 검출합니다.

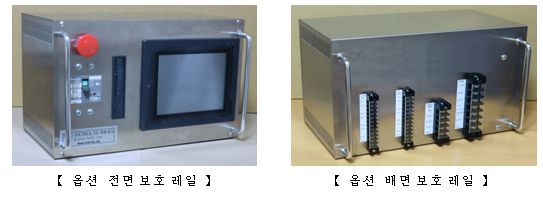

FPR  전면 보호 레일
RPR  배면 보호 레일
전원 케이블  지정의 전원 케이블을 제작합니다.
 +α  한층 더 기능이 필요한 경우, 가능한 한 제작하겠습니다.
* 6. 기능을 추가하면 외형 치수가 변경 될 수 있습니다.

단계 세트 컨트롤러 프로필 메이커 SSC 시리즈

일반 사양

전원 전압  AC100-240v
내부 소비 전류  1.6A (히터 출력 제외)
사용 주위 온도  0 – 50 ℃ (결빙 · 결로하지 않을 것)
저장 주위 온도  -10 ~ + 60 ℃ (결빙 · 결로하지 않을 것)
사용 · 보존 주위 습도  35 – 85 % RH (결빙 · 결로하지 않을 것)
내전압  AC1500V 1 분간 전원 단자와 출력 단자 간 및 외부 단자와 케이스 간
내 노이즈 성  1500Vp-p 펄스 폭 1μs, 50ns IEC 규격 61000,4-2 / 3 / 4 / 6)
절연 저항  DC500V 메가에서 5MΩ 이상 (전원 단자와 케이스 간)
사용 분위기  먼지, 부식성 가스 심하지 않는 것
사용 표고  2000m 이하
외형 치수  높이 250mm 폭 400mm 깊이 270mm (표준형)
질량  약 5kg (표준형)

터치 패널 사양

표시 소자 고휘도 TFT 컬러 LCD
표시 도트 수 VGA 640×480
LCD 수명 약 5000 시간 (상온 · 상습 때)
백라이트 수명 약 5400 시간 (상온 · 상습 때 냉 음극관 교환 불가)
터치 스위치 수명 100 만회 이상 (터치 스위치 작동력 0.98NT 이하)

메모리 카드 사양

기억 소자 CF 컴팩트 플래시 카드 EEPROM
파일 형식 CSV
메모리 용량 128MB
개서 회수 10 만회 이상
저장 용량 최대 128MB, 262144 파일

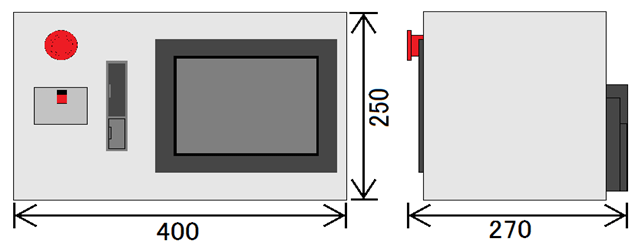

SSC Standard type External dimensions

<< SSC 표준형 외형도 >>
