할로겐 포인트 히터 개요 및 기종 선정

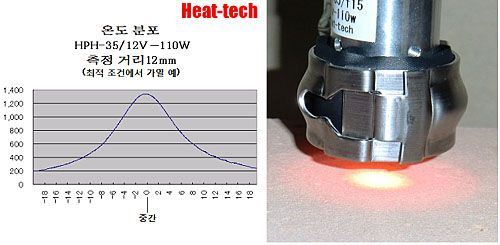

 고속 점 가열

할로겐 포인트 히터
HPH 시리즈
할로겐 포인트 히터 개요 및 기종 선정

<<HPH-60/f30/36v-450w/WCU-60>>

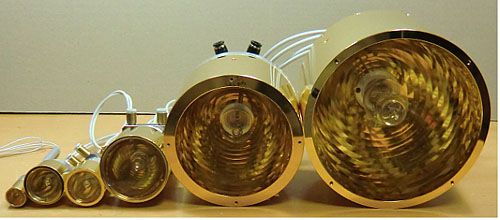

1.할로겐 포인트 히터 형식 일람

할로겐 포인트 히터 형식 일람

2.기종 선정의 방법

1. 가열 범위를 확정합니다.

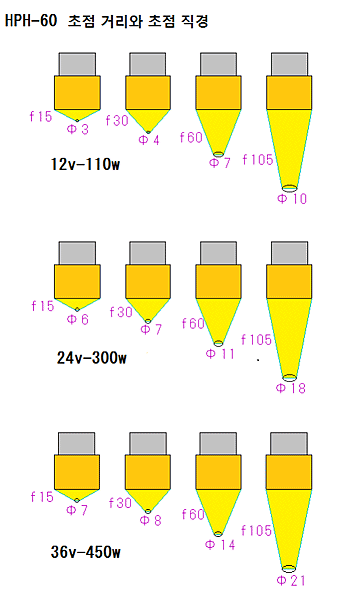

2. “초점직경, 출력밀도,초점거리,히터직경”표에서 적절한 초점 지름의 히터를 선정합니다.

종이나 플라스틱처럼 타기 쉬운 물건을 가열 할 때 출력 밀도가 낮은 제품을 선택합니다.
금속 가열 출력 밀도가 큰 제품을 선택합니다.

3.히터 냉각 방식을 선정합니다.

■ 냉각 팬 탑재 형 히터 컨트롤러에서만 사용할 수 있습니다.
■ 압축 공기 냉각 형 히터 컨트롤러 및 공기 압축기가 필요하지만 소형입니다.
■ 수냉 형 히터 컨트롤러와 냉각기 (냉수 기)가 필요하지만, 진공 용기 안에서도 사용할 수 있습니다.

4.용도에 따라 히터 컨트롤러를 선정합니다.

■ 수동 제어 → HCV 시리즈
■ 자동 온도 제어 → HHC2 시리즈
■ 계단 온도 제어 → SSC 시리즈

※ 히터 컨트롤러의 자세한 내용은 다음 페이지에서 설명하고 있습니다.

히터 컨트롤러 사이트로 이동

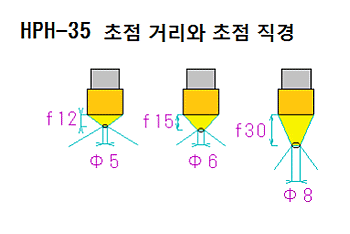

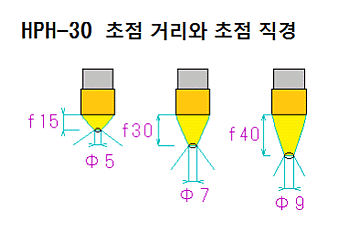

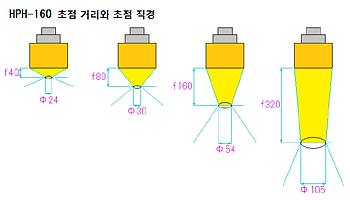

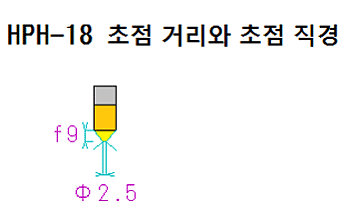

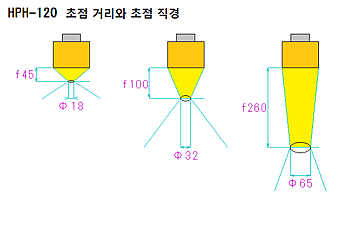

3.초점직경, 출력밀도,초점거리,히터직경

초점직경, 출력밀도,초점거리,히터직경

4.할로겐 포인트 히터의 특징
할로겐 포인트 히터는 할로겐 램프의 에너지를 집광 거울 포인트에 집중하는 고온 가열 히터입니다.

4-1.고온 가열, 5 초 만에 1000 ℃ – 1400 ℃ (초소형은 800℃)로 승온합니다!
전기에서 방사 에너지에의 변환 효율이 높고,
할로겐 램프의 빛을 한 점에 집중 시키면 1400 ℃ ~ 1500 ℃에 도달 온도 입니다.

고온 가열, 5 초 만에 1000 ℃ - 1400 ℃ (초소형은 800℃)로 승온합니다!

고온 가열, 5 초 만에 1000 ℃ - 1400 ℃ (초소형은 800℃)로 승온합니다!

4-2.순간 가열, 가열 시간 단축을 할 수 있습니다.
LH는 대량의 열을 광속으로 전달하기 위해 장치의 소형화, 가열 시간을 단축할 수 있습니다.
지금까지 공회전 30 분 걸려 있던 것이 공회전 시간은 제로로 할 수 있습니다.
절약 온도 지연 시간이 없기 때문에 손을 대기 시간의 낭비를 생략합니다.

온난 화가 빠르기 때문에, 유휴 상태일 때 전원 OFF 수 있습니다. 에너지 절약으로 전기 요금을 절약할 수 있습니다.
전기 사용 요금도 하루, 30kw x 0.5h x 12.16 = 182.4 원 비용 절감
또한 연간 (250 일 가동)에서 C02의 연간 배출량도 1500kg 감소!
※ CO2 배출 계수는 0.4kg-CO2/kwh로 계산했습니다.

4-3.유리 너머의 가열 수 있습니다.

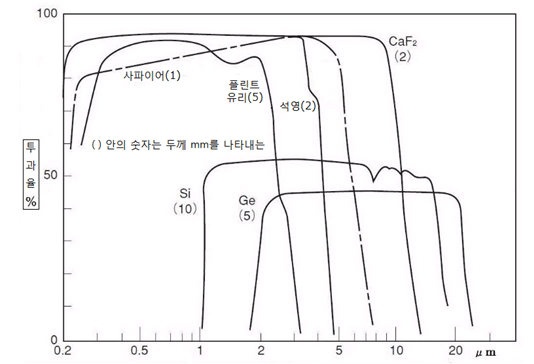

석영 유리는 가시 광선과 근적외선 영역에서는 투과율은 93 %. 반사 7 %입니다.
유리 너머로, 진공 중 · 불활성 가스 분위기에서도 가열 작업이 가능합니다.

유리 너머의 가열 수 있습니다.

4-4.정밀 온도 제어가 가능합니다.
온도는 공급 전압은 상온에서 최고 온도까지 모든 컨트롤 가능합니다.
램프의 전원 전압, 출력은 모든 설계 가능하고, 출력은 최대 2.5kw 정도입니다.

4-5.깨끗합니다.
빛으로 비접촉 가열하기 때문에 완전히 깨끗한 가열 및 진공 상태에서 가열이 가능합니다.

4-6.장수명 화가 가능합니다.
램프 수명은 공급 전압에 의해 통상 수명에 수명까지 임의로 컨트롤 가능합니다.

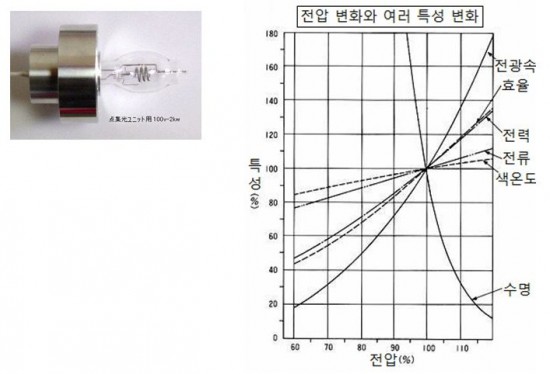

전압 변화와 다양한 특성 변화

윗 그림처럼, 정격 전압으로부터 10% 내리고 사용하면, 설계 수명이 3배에 성장합니다.
정격 전압으로부터 20% 내리고 사용하면, 설계 수명이 9배에 성장합니다.

4-7.안전성이 우수합니다.
인체에 비교적 안전한 가열 장치입니다.
석영 유리이므로 먼지와 가스의 발생이없이 편안하게 작업할 수 있습니다.
또한 문제 때 히터 강 온도가 빠르기 때문에, 피가 열 물의 염증의 위험이 줄어 듭니다.

4-8.특주 대응합니다.
당사의 할로겐 포인트 히터는 할로겐 램프의 빛을 凹面鏡에서 집광 고온 가열합니다.
지역 작음 램프 & 거울 크기, 초점 거리에 따라 결정됩니다 버리지만,
조사 범위를 확장하거나 임의의 분포를 갖게하는 등의 특수 배광 설계가 가능합니다.

특주 대응합니다.

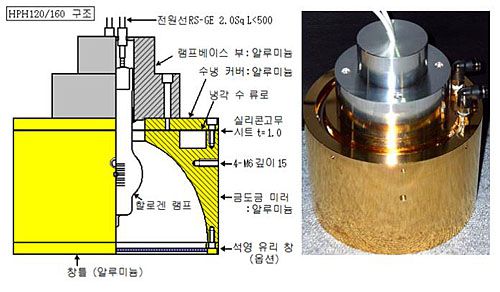

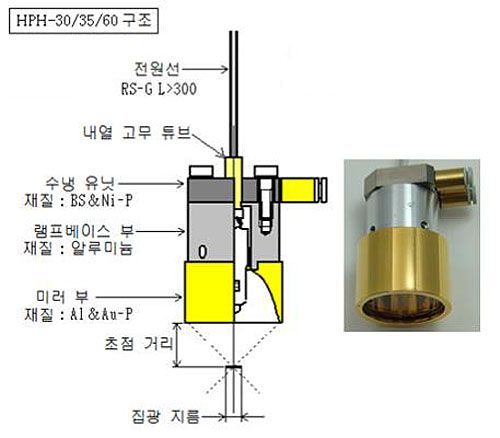

5. 기본 구조

5-1.냉각 팬 탑재 형

냉각 팬 탑재 형

5-2.압축 공기 냉각 형

압축 공기 냉각 형

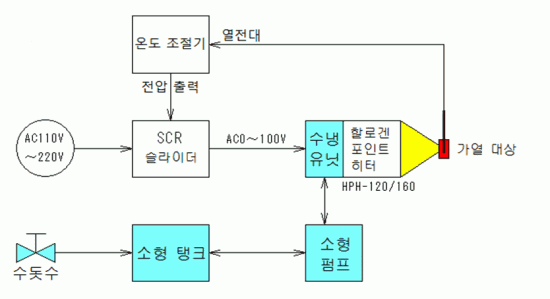

5-3.수냉 형

수냉 형

6. 히터 컨트롤러와 제어 방식

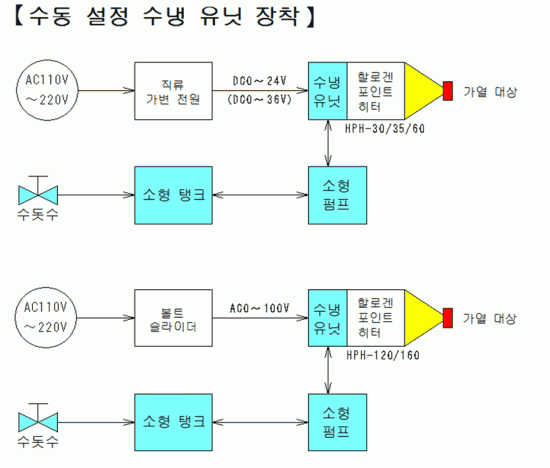

6-1.수동 제어 → HCV 시리즈

수동 제어 → HCV 시리즈

할로겐 히터 용 수동 전원 컨트롤러 HCV 시리즈의 개요로 이동

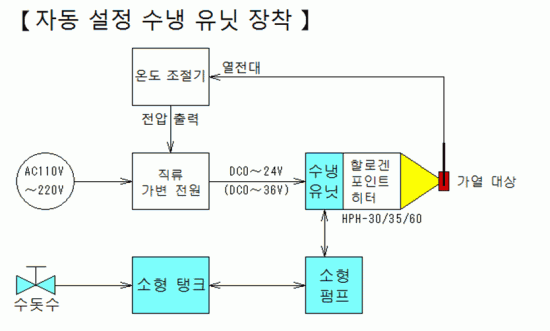

6-2.자동 온도 제어 → HHC2 시리즈

자동 온도 제어 → HHC2 시리즈

고기능 히터 컨트롤러 HHC2 시리즈의 개요로 이동

6-3.계단 제어 → SSC 시리즈

계단 제어 → SSC 시리즈

계단 제어 히터 컨트롤러 SSC 시리즈의 개요로 이동

7. 적외선 흡수율

할로겐 빛의 특성

할로겐 빛의 특성

유기물의 적외선 흡수율

유기물의 적외선 흡수율

무기물의 적외선 흡수율

무기물의 적외선 흡수율

귀금속 · 중금속 · 유색 금속의 적외선 흡수율

귀금속 · 중금속 · 유색 금속의 적외선 흡수율

희토류의 적외선 흡수율

희토류의 적외선 흡수율

자성 금속의 적외선 흡수율

자성 금속의 적외선 흡수율

8.취급주의 사항

1) 통전 중에는 히터의 가열 부를 보는 경우는 짙은 선글라스 등으로 눈을 보호하십시오.

취급주의 사항

2) 통전시와 발열시 히터에 손이 닿지 않도록주의하십시오.
고온으로 인해 화상을 입을 수 있습니다.

취급주의 사항

3) 노체 프레임 등은 반드시 접지하십시오.

취급주의 사항

4) HPH 시리즈의 최고 사양 온도는 160 ℃입니다.
30 초 이상 통전 한 경우는 사양 온도를 초과 할 우려가 있기 때문에, 강제 냉각을 수행하십시오.

5) HPH 시리즈는 방폭형은 없습니다.
가열 건조시 인화성 · 폭발성 가스가 발생하는 경우, 배기 등의 안전 대책을 실시합니다.

6) 통전 중에는 HPH 시리즈에 직접 가열 대상물을 접촉하지 마십시오.
누전이나 쇼트로 인한 발화 가능성이 있습니다.

7)로 내 배선은 유리 코팅 실리콘 고무 절연 전선 (시겔 선) 또는 테플론 코팅 와이어
등의 내열 전선을 사용하십시오.

8) 할로겐 빛은 발열 상태를 눈으로 확인할 수 없습니다.
온도계 히터 및 가열 대상물의 온도를 확인하십시오.

9) 할로겐 빛은 태양과 같은 직진 광이기 때문에, 가열 대상물이나 건조 대상물에 직접 조사해야 효과가 있지 않습니다. 워크 형상에 따라서는 반전 회전 등의 방향 전환시키면서 균일하게 할로겐 빛이 맞도록하십시오.

10) 거울면의 저하는 심각한 성능 저하의 원인이됩니다.
거울면의 청소는 부드러운 천에 알코올이나 벤젠 등의
용제를 스며들게하고 가볍게 닦아주십시오.



여기서 PDF 카탈로그를 다운로드하십시오

여기서 PDF 카탈로그를 다운로드하십시오
