小型平行光的鹵素燈線型加熱器 HLH-35系列

[ HLH-35A/f∞/L82 ]

1.HLH-35的特徵

1)線狀能在小型加熱到900度。

超緊湊型鹵素燈線加熱器HLH-35W/f∞是一種使用棒狀鹵素燈的線型紅外線加熱裝置。

産品概念「小事」。是集光鏡幅度35mm,集光鏡高度36mm和超小型。

集光鏡面採用橢圓形和圓形的複雜曲面,以克服由於小型化造成的不利影響。

因為一邊保持高性能,一邊正到極限變得小超是小型的所以,并且最高加熱温度也是約1000℃。

2)實現了完美的清潔加熱,也可以在潔淨室或真空中加熱。

水冷型可用於真空室。
如果將其置於真空室中,則需要預先進行真空處理,因為從無機粘合劑中釋放出一些氣體。

3)並列使用的話可以平面加熱。

並列使用時,照射功率密度達到35 w / cm 2,大面積可加熱至1000℃左右。

即使使用相同的平行光型,具有光回收型罩的HLH-60W在相對長的照射距離或單次使用的情況下也是優越的。
然而,在照射距離相對較短並且多個單元平行布置以進行表面加熱的情況下,我們推薦該平行光型線加熱器單元HLH-35W /f∞。

HLH-35的特徵

HLH-35的特徵

2.HLH-35的外形照片

HLH-35的外形照片

《 HLH-35A/f∞/L150 》

《 HLH-35A/f∞/L316 》

《 HLH-35A/f∞/L316 》

《 HLH-35W/f∞/L82・L150・L316 》

《 HLH-35W/f∞/L82・L150・L316 》

3.HLH-35的焦距和焦點寛度

HLH-35W/f∞/L316從30mm距離照射耐火磚。

HLH-35的焦距和焦點寛度

下圖是用熱像儀拍攝的熱圖像。

HLH-35的焦距和焦點寛度

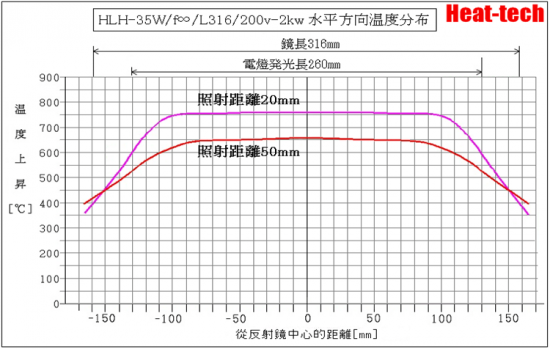

熱圖像被分為鹵素線加熱器 HLH-35 聚光鏡範圍 (316mm x 35mm) 的 10 個區域,
將每個劃分範圍內的最高溫度除以整個範圍內的最高溫度,以量化耐熱磚的溫度分佈。

HLH-35的焦距和焦點寛度

由於是棒狀燈,照射強度均勻,但入射到被加熱物體上的熱量散逸到外部,散熱量較小的中心溫度上升。









4.HLH-35的升溫時間

HLH-35的升溫時間

【小心】
在紅外線加熱中,加熱温度根據物體的紅外吸收率而温度變化。
長時間照射時,溫度變高。

5.HLH-35的電壓和壽命

HLH-35的電壓和壽命

如上圖所示,如果從定格電壓降低10%,設計壽命將增加3倍。
如果從定格電壓降低20%,設計壽命將增加9倍

6.手動控制→HCV系列

6-1.Manual control → HCV series

到手動控制加熱器控製器 HCV系列網站移動

7.自動溫度控制→HHC 2系列

自動溫度控制→HHC 2系列

到自動溫度控制加熱器控製器 HHC2系列網站移動

8.HLH-35的構成

HLH-35的構成

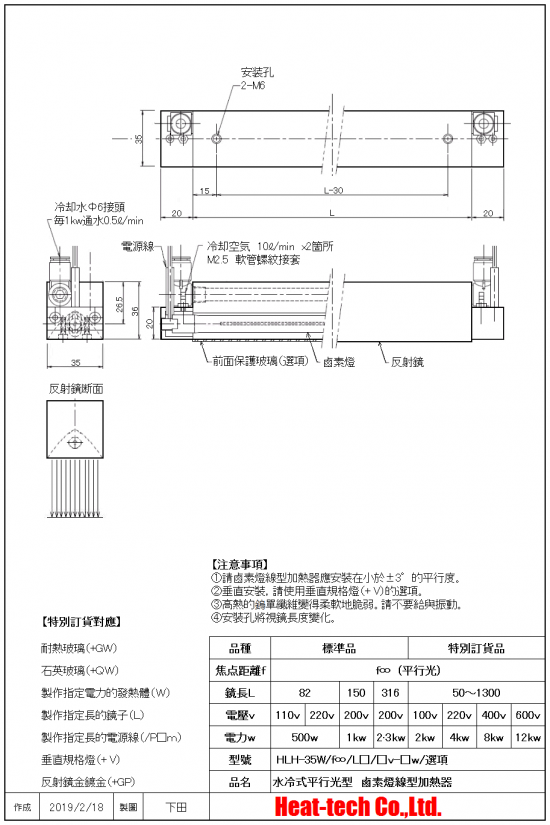

9.HLH-35的外形圖

HLH-35的外形圖

HLH-35的外形圖

HLH-35的外形圖

HLH-35的外形圖
