小型的鹵素燈線型加熱器 HLH-60系列

1.HLH-60的特徵

1)帯狀能加熱到最高850℃

高性能線型加熱器HLH-60是使用棒狀滷素燈的線集光加熱器。

加熱時間短,由於平行鏡寬度為60 mm,平行光(焦距∞),因此可以加熱成條狀。

在傳統的平行光束型拋物面鏡子,鏡子的深度變淺,許多光線洩漏到周圍,成為障礙的主要原因。
而且,平行鏡可以控制的光量的比例低,並且效率低也是缺點。
然而,該HLH-60具有光回收型深反射表面,同時實現了洩漏光的減少和光利用率的提高。

可以長尺加熱,并且並行的鏡子有效長能到100mm~3000mm製作。

在平面加熱的情況下,最好安排列舉”HLH-35W/f∞”。

2)實現了完美的清潔加熱,也可以在潔淨室或真空中加熱。

水冷型可用於真空室。
如果將其置於真空室中,則需要預先進行真空處理,因為從無機粘合劑中釋放出一些氣體。

2.HLH-60的外形照片

小型的鹵素燈線型加熱器 HLH-60系列

[ HLH-60A/f∞/L280 DCFAN ]

小型的鹵素燈線型加熱器 HLH-60系列

[ HLH-60A/f∞/L280 ACFAN ]

小型的鹵素燈線型加熱器 HLH-60系列

[ HLH-60W/f∞/280 ]

3.HLH-60的焦距和焦點寛度

小型的鹵素燈線型加熱器 HLH-60系列

[ HLH-60A/f∞/L280/200v-2kw 200v投入 ]

小型的鹵素燈線型加熱器 HLH-60系列

[ HLH-60A/f∞/L280/200v-2kw 25V投入 ]

由於使用平行鏡,因此寬度方向幾乎是均勻的。
在左右端面70mm的範圍內有一個梯度,中心的140mm被均勻加熱。
儘管照射強度是均勻的,因為它是棒狀燈,由於熱量逸出到左右周邊部分,因此散熱較少的中心部分的溫度增加。
反射器加熱範圍長度+右端面70 mm +左端面70 mm是必需的。

(例)加熱範圍為200mm時
反射鏡長度為200 mm +右端面70 mm +左端面70 mm = 340 mm。

當強調整個表面的均勻性時,安排大量HLH-35 W /f∞並加熱表面的方法是合適的。

4.HLH-60的升溫時間

小型的鹵素燈線型加熱器 HLH-60系列

【小心】
在紅外線加熱中,加熱温度根據物體的紅外吸收率而温度變化。
長時間照射時,溫度變高。

5.HLH-60的電壓和壽命

小型的鹵素燈線型加熱器 HLH-60系列

如上圖所示,如果從定格電壓降低10%,設計壽命將增加3倍。
如果從定格電壓降低20%,設計壽命將增加9倍。

6.手動控制→HCVD系列

6-1.Manual control → HCV series

到手動控制加熱器控製器 HCV系列網站移動

7.自動溫度控制→HHC 2系列

自動溫度控制→HHC 2系列

到自動溫度控制加熱器控製器 HHC2系列網站移動

8.HLH-60的構成

小型的鹵素燈線型加熱器 HLH-60系列

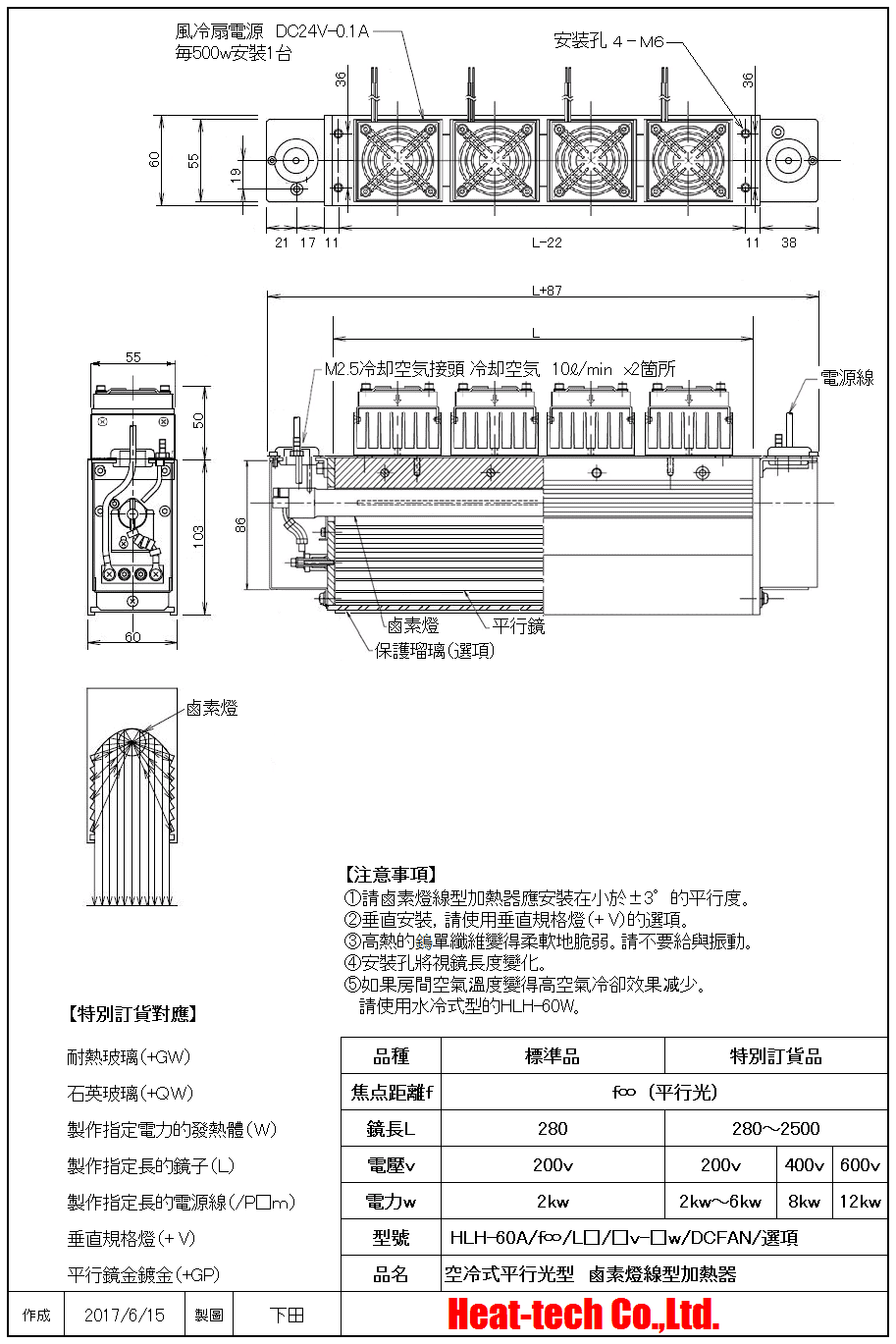

9.HLH-60的外形圖

小型的鹵素燈線型加熱器 HLH-60系列

小型的鹵素燈線型加熱器 HLH-60系列

小型的鹵素燈線型加熱器 HLH-60系列

下載PDF目錄這裡
下載PDF目錄這裡
