鹵素燈線型加熱器的概要和型號選定

鹵素燈線型加熱器的概要和型號選定

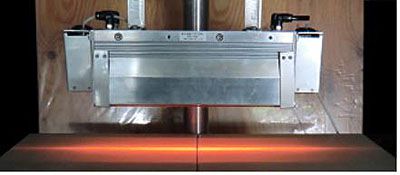

集光型
集光型

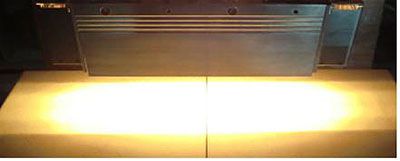

平行光型
平行光型

1.鹵素燈線型加熱器 型號列表

鹵素燈線型加熱器 型號列表

2.型號選定的方法

2-1 線加熱
加熱長不到250mm請選擇HLH-30系列。
加熱長不到250mm請選擇HLH-30系列。
加熱長超過250mm請選擇HLH-55系列。
加熱長超過250mm請選擇HLH-55系列。

2-2 面加熱

加熱寬度不到35mm請選擇HLH-30系列。
加熱寬度不到35mm請選擇HLH-30系列。
加熱寬度30-60mm請選擇HLH-60系列。
加熱寬度30-60mm請選擇HLH-60系列。
加熱寬度超過60mm,加熱長不到300mm的情況下請組合HLH-35W使用
加熱寬度超過60mm,加熱長不到300mm的情況下請組合HLH-35W使用
加熱寬度超過60mm,加熱長過300mm的情況下請組合HLH-60W使用
加熱寬度超過60mm,加熱長過300mm的情況下請組合HLH-60W使用

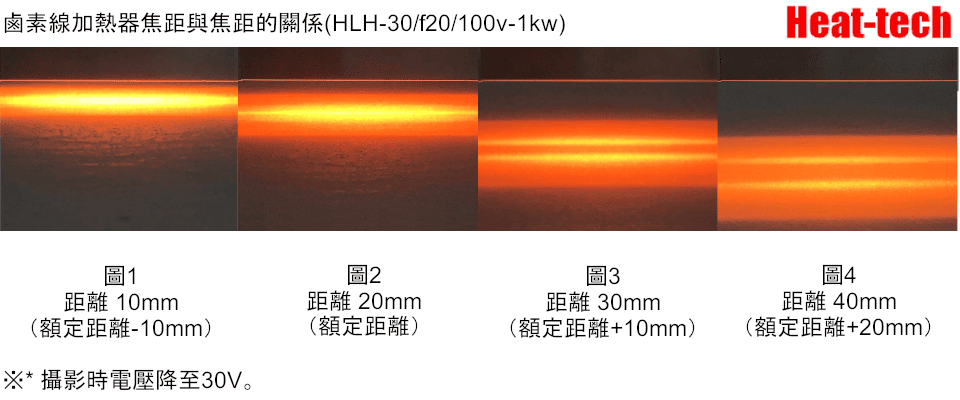

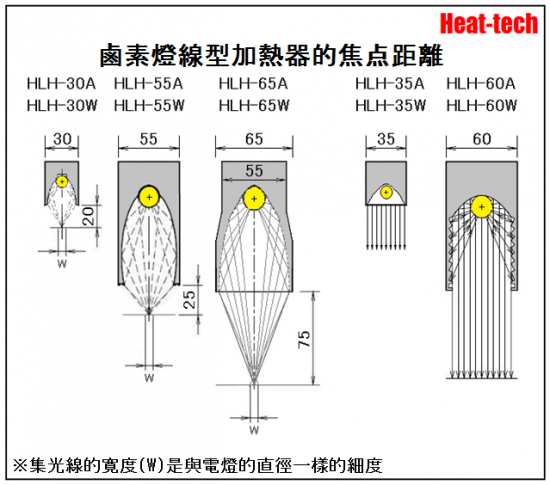

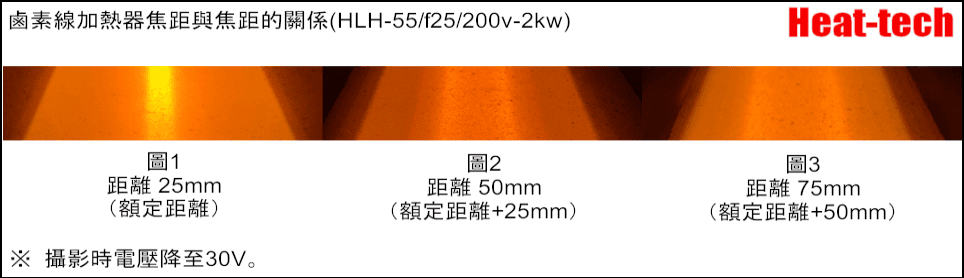

3.焦點距離和照射幅

焦點距離和照射幅

焦點距離和照射幅

焦點距離和照射幅



4.鹵素燈線型加熱器的特徵

4-1.高温加熱,加熱至1000℃只需5秒!

從電能到輻射能的高轉換效率,
集中於鹵素燈的一線,達到溫度1250℃。

高温加熱,加熱至1000℃只需5秒!

4-2.瞬時加熱,加熱時間可以縮短.

HPH是要在大量的熱量高速下,設備的小型化,可以縮短加熱時間。
到現在為止,這是空閒超過30分鐘,空閒時間可以為零。
由於沒有滯後溫度,省去了等待時間的浪費。

溫度上升太快,在空閒時關閉電源。 省錢省電。
電費可以使用,每天,費用2kw x 0.5h x 12.16 = 12,16日元。
年(250天操作),降低3040日元。
此外,年減排量100kg的C02截止!
*單位電價計算為12.16日元/ kWh。
* CO2排放因子計算為0.4kg-CO2 / kwh。

4-3.加熱通過玻璃.

石英玻璃幾乎不吸收可見光和近紅外輻射。
透射率為93%。 只有7%的反射。
通過玻璃,加熱也可以在真空中的惰性氣體氣氛中工作。

加熱通過玻璃



4-4.可以高精度控制溫度.

使用電源電壓控制從環境溫度到最高溫度的任何溫度。

可以高精度控制溫度



4-5.乾浄.

光學非接觸加熱可以是真空室中的完全加熱。

4-6.可能的長壽命.

鹵素燈壽命、可以通過電源電壓從通常壽命到長壽命任意控制。

可能的長壽命



如上圖所示,如果從定格電壓降低10%,設計壽命將增加3倍。
如果從定格電壓降低20%,設計壽命將增加9倍。

4-7.安全性極佳.

這種加熱器對於人來說是相對安全的。
灰塵和氣體都不會產生,工人舒適地工作。
此外,當故障來臨時,這種快速冷卻加熱器可以減少被加熱物體的點燃的風險。

4-8.光學加熱方法的比較

光學加熱方法的比較



5.基本構造

冷卻風扇安裝型

冷卻風扇安裝型



水冷型

水冷型



6.加熱控制器和控制方法

6-1.手動控制→HCV系列



6-1.Manual control → HCV series

到手動控制加熱器控製器 HCV系列網站移動

6-2.自動溫度控制→HHC 2系列

自動溫度控制→HHC 2系列



到自動溫度控制加熱器控製器 HHC2系列網站移動

6-3.台階控制→SSC系列

台階控制→SSC系列



到台階控制加熱器控製器 SSC系列網站移動

7.紅外線的吸收率

紅外線的吸收率



用這張表確認紅外線的吸收率。
大概0.5 =50%或更多吸收材料是非常適合於遠紅外加熱。

鹵素燈的特線

有機物的紅外線吸收率

有機物的紅外線吸收率

紅外線吸收率無機物

紅外線吸收率無機物

貴金屬,重金屬,有色金屬的紅外線吸收率

貴金屬,重金屬,有色金屬的紅外線吸收率

稀土稀土的紅外線吸收率

稀土稀土的紅外線吸收率

磁性金屬的紅外線吸收率

磁性金屬的紅外線吸收率

8.操作注意事項

操作注意事項

1.注意通電時和發燒時為取暖器手使不碰請。
因為高溫,有可能被火燒傷。

操作注意事項

2.像鹵素燈這樣的高壓密封玻璃燈泡有爆炸的危險。
高溫(超過600°C)的石英玻璃會散落,非常危險。

根據它,在許多情況下,在燈絲斷裂後燈內發生破裂電弧放電
內部壓力在高溫下升高並爆裂。 或者,如果鉬箔由於電弧放電而暴露於高電流
燒壞了,那時石英玻璃破裂,燈泡破裂。 特別是,燈的破裂是由Fira引起的
請小心,因為高壓燈會發生斷線時發生電弧放電。

操作注意事項

3.為了避免這種危險,它的設計使得即使它破裂也沒有火災或人體的危險
請根據設備,條件使用。 另外,請將適當的快速斷開FUSE插入電源線。

操作注意事項

4.鹵素燈光包括對人體有害但同時非常小的紫外線。
(約1/10的太陽光)因此請注意長時間以高照度對人體等進行照射。
另外,紫外線固化樹脂的加熱應用可能需要紫外線截止濾光片。

操作注意事項

5.即使不是紫外線,強光也不會對眼睛有害。
查看點亮燈泡的燈絲或加熱器的冷凝部分時,請使用厚太陽鏡等。
請保護你的眼睛。

操作注意事項

操作注意事項

6.不要弄濕鹵素加熱器。 為了安全起見,爐體·框架等,請必須接地。

操作注意事項

7.請一定在電燈交換之際確認電源作為OFF。
有觸電的危險性。
