5-1.적외선의 파장과 물

5-1-1.물은 적외선을 흡수합니다

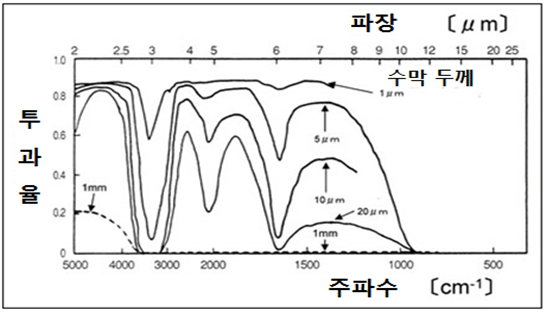

적외선의 파장에 의해 흡수율의 차이는 있지만, 아래와 같이 수막의 두께가 1mm를 넘는 경우 어떤 파장에서도 100 % 적외선을 흡수합니다.
물에 흡수 된 적외선은 물에 전자를 자극하고 액체에서 기체로 증발 시키려고합니다.

물은 적외선을 흡수합니다

水の赤外吸収波長依存性 渡辺敦夫,清水賢,”食品工業における電磁波の知用(1),” 化学技術誌MOL, pp.120-128, 昭和63年2月.



5-1-2.적외선 가열은 전기 에너지를 전자파로 변환되어 대상물을 가열하는 방법입니다.

적외선 가열에 의한 에너지 열유속은 다음 식에 표시됩니다.

q : 열 플럭스
ε: 방사율 = 흡수율
σ: 슈테판 볼츠만 상수 (5.67x10 ^ -8 W / m ^ 2 / K ^ 4)
T : 온도 차이

적외선 가열 효과는 가열 필라멘트와 대상물의 온도 차이의 네 제곱에 비례합니다.
할로겐 히터 텅스텐 필라멘트는 최고 온도 3150K에 도달 압도적 인 온도차입니다.

아래 그림은 색 온도에 따른 분광 분포입니다 4에서 7μm의 파장 영역의 적분 값과 전체 분광 특성의 적분 값의 비율이 효율적입니다.

적외선 가열은 전기 에너지를 전자파로 변환되어 대상물을 가열하는 방법입니다.

As in the table below of Wien’s displacement law, and heater output increases, wavelength in the near infrared is displaced.
Inevitably, infrared heater of high output, will be the thing of the near-infrared region.

아래 그림은 색 온도에 따른 분광 분포입니다 4에서 7μm의 파장 영역의 적분 값과 전체 분광 특성의 적분 값의 비율이 효율적입니다.

5-1-3.빈 변위 법칙에도 있듯이, 고출력 히터는 사실상 근적외선 방식에 한정됩니다.

그 중에서도 할로겐 히터는 전기 에너지를 전자파로 변환되는 비율이 85 %로 가장 효율적인 히터입니다.
아래 그림과 같이 할로겐 히터는 1μm을 중앙값으로 근적외선을 조사합니다.

빈 변위 법칙에도 있듯이, 고출력 히터는 사실상 근적외선 방식에 한정됩니다.

고체 건조에 최적의 히터 안내입니다
