【특징】

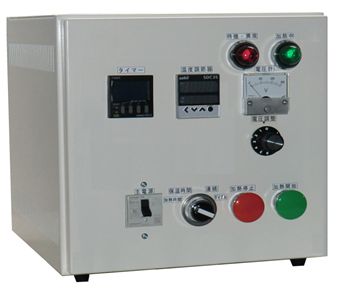

HHC2은 기본 기능에 옵션을 조합, 사용자 정의하여 사용하는 히터 컨트롤러입니다.
- 컬러 유니버설 디자인 형을 선택적으로 지정할 수 있습니다.
백색과 파란색과 노란색 표시등을 채용하고 조작 버튼도 파란색과 노란색했습니다.
누구나보기 쉬운 배색했습니다. - 수동으로 전압을 제어하는 기능과 설정 전압으로 ON-OFF시키는 기능 외에도
전압의 발생 및 전류 제한 기능, 과전류 차단기, 할로겐 히터의 가열에 필요한 안전 장치를 충분히 포함하고 있습니다. - 옵션 선택 온도 조절기 탑재 형은 열전대 사양 방사온도계 사양이 있습니다.
- 옵션 선택에서 외부 신호도 ON-OFF 나 전압의 제어가 가능합니다.
- 옵션 선택의 IOT 기능 탑재 형에서는 설정 온도, 가열 온도, 가동 시간, 가동 횟수, 히터 교환 횟수, MTBF 등의 데이터를 확인할 수 있습니다.
- 옵션 선택에서 이중화 과승 온도 경보 관리 할 수 있습니다.
- 옵션 선택 원샷 타이머를 사용하여 정밀 가열 시험 수 있습니다.
380V 대응 고기능 히터 컨트롤러 — HHC2 시리즈에 대망의 신제품 출시!
현장에서 요구되는 ‘고기능’과 ‘표준화’를 이 한 대에 담았습니다.
380V 히터 제어의 새로운 표준으로서, HHC2 시리즈에 최신 모델이 추가되었습니다.
고전압 환경에서도 안정적인 온도 제어를 실현하며, 다양한 부가 기능을 통해 실험실, 연구소, 제조 현장 등 폭넓은 요구에 정확히 대응합니다.
연구 개발 및 산업 설비의 다음 진화를 위한 최적의 해답, 바로 HHC2 시리즈입니다.
이 히터 컨트롤러는 240V부터 480V까지 사용할 수 있습니다.
형 식 | 공급 전압 | 히터 전압 | 제어 전류 |
---|---|---|---|
HHC2-12v-300w | AC100-240v | DC12v | 330w |
HHC2-24v-330w | AC100-240v | DC24v | 330w |
HHC2-36v-600w | AC100-240v | DC36v | 500w |
HHC2-36v-1kw | AC100-240v | DC36v | 1kw |
HHC2-120V-3kw | AC200-240v | AC120v | 3kw |
HHC2-100v-240v-15A | AC100-240v | AC100-240v | 3kw |
HHC2-100v-240v-30A | AC100-240v | AC100-240v | 6kw |
HHC2-100v-240v-60A | AC100-240v | AC100-240v | 12kw |
HHC2-AC240-480V-25A | AC240-480V | AC240-480V | 25A |
HHC2-AC240-480V-50A | AC240-480V | AC240-480V | 50A |
HHC2-AC240-480V-75A | AC240-480V | AC240-480V | 75A |
HHC2-AC240-480V-100A | AC240-480V | AC240-480V | 100A |
HHC2-AC380-480V-25A | AC380-480V | AC380-480V | 25A |
HHC2-AC380-480V-50A | AC380-480V | AC380-480V | 50A |
HHC2-AC380-480V-75A | AC380-480V | AC380-480V | 75A |
HHC2-AC380-480V-100A | AC380-480V | AC380-480V | 100A |
【기본 기능】
전원 전압 | 單相 AC100V~240V AC240V~480V AC380V~480V |
---|---|
제어전류 (직류형) | 12V-300W / 24V-300W / 36V-500W / 36V-1kW |
제어전류 (교류형) | 15A / 30A / 60A 25A / 50A / 75A / 100A |
아날로그 전압계 | 란뿌히타헤의 출력 전압을 아날로그 미터로 표시합니다 |
수동 ON-OFF | 패널의 스위치로 출력을 ON-OFF 할 수 있습니다 |
수동 전압 조정 | 패널의 볼륨으로 출력 전압을 0 ~ 98 %로 가변 할 수 있습니다 |
소프트 스타트 | 출력 ON시 전압을 발생 업시켜 돌입 전류를 억제합니다 |
과전류 보호 기능 | 고속 차단기에서 과대 전류에서 파워 반도체 소자를 보호합니다 |
단선 검출 기능 | 히터의 단선을 감지하고 표시합니다. AC 출력 형 한정 탑재. |
사용 환경 | 온도 0 ~ 45 ℃ 습도 10 ~ 95 % (결로없는 일) |
외형 치수 | 폭 300 x 높이 300 x 깊이 300 mm |
【옵션】
약칭 | 내용 |
---|---|
CUD | 컬러 유니버설 디자인 형 흰색 파란색 노란색 표시 등 / 파란색 노란색 조작 스위치. |
TC | 열전대 입력 사양의 온도 조절기 |
TP | 방사온도계 입력 사양의 온도 조절기 |
PM | 방사온도계를 표면 탑재합니다. |
SV | 슈퍼 바이저 기능 전용 온도 조절기를 표면 탑재하여 과승 온도를 모니터링합니다. |
HL | High-Low 제어 상승을 빨리하기 위해 전원을 차단하지 않고 저온 상태를 유지합니다. |
TMR1 | 타이머를 표면 탑재-원샷 가열 설정 |
TMR2 | 타이머를 표면 탑재-보온 시간 설정 |
TMR3 | 타이머를 표면 탑재-예방 정비에 대한 누계 가열 시간 표시 |
RC1 | 외부에서 접점 신호로 가열 시작 정지 |
RC2 | 외부에서 4-20mA로 출력 전압을 제어 |
RSP | 외부에서 온도조절기의 설정값을 4-20mA로 지정 |
MON | 외부에 현재 값을 4-20mA로 출력. |
RS485 | RS-485 통신 설정 값 · 현재 값 알람 상태 등을 지정 · 확인할 수 있습니다. |
IOT | IOT 기능 설정 값 · 현재 값 · 가동 시간 · 작동 횟수 등을 지정 · 확인할 수 있습니다. |
AirV | 에어 개폐 밸브 |
OFDT | 에어 폐쇄 밸브, 난방 정지 후 냉각 타이머 5 분 |
WP | 냉각수 압력 부족 경보 |
AP | 열풍 히터 및 단자 냉각 공기 압력 부족 경보 |
DC24 | 냉각 팬 용 DC24V 전원 |
CFS | 냉각 팬 정지 검출 신호 처리 |
FPR | 전면 보호 레일 |
RPR | 배면 보호 레일 |
방사온도계 | 희망하시는 용도에 맞춘 방사온도계를 조달해, 히터콘트롤러에 감합 조정합니다. |
전원케이블 | 지정의 전원 케이블을 제작합니다. |
※ 상기 이외의 기능을 필요한 경우 별도 문의 바랍니다.
[주의] 기능을 추가하면 외형 치수가 변화 할 수 있습니다.
히터 컨트롤러용 전원 케이블
지정의 전원 케이블을 제작합니다.
※위 그림에없는 플러그와 소켓이 필요할 경우 가능한 한 제작합니다.
위 그림에없는 플러그와 소켓이 필요할 경우 가능한 한 제작합니다.
<< 주문 형식 지정 방법 >>
(히터 컨트롤러 모델) – (플러그 모양) – (케이블 길이)
<< 주문 예 >>
HCA-AC100/220V-15A-TypeF-5m
