고성능 평행 광형 할로겐 라인 히터 HLH-50 시리즈

1.HLH-50의 특징

1) 90초에 900℃ 이상으로 줄무늬 모양으로 가열 가능.
고성능 할로겐 라인 히터 HLH-50는 막대 모양 할로겐 램프를 사용하는 띠 모양 적외선 가열 장비입니다.
승온 시간이 짧고, 평행경폭 50mm, 평행광(초점거리∞)로 띠 모양으로 가열할 수 있습니다.

2) 대출력을 소형화
대출력의 5kW의 할로겐 램프를 사용해, 소형화했습니다.
평행 광경의 높이는 50mm입니다. 좁은 장소에도 설치할 수 있습니다.
또한 50mm 폭이므로 2 인치 (약 50.8mm)와 같은 정도입니다. 인치 단위로 설계된 제품에 설치도 적합합니다.

2.HLH-50의 외형 사진

HLH-50의 외형 사진

3.HLH-50의 초점 거리와 초점 폭

HLH-50의 초점 거리와 초점 폭

아래 사진은 거리 30㎜의 부분에서 내열 벽돌을 조사했을 때의 열화상입니다.



HLH-50의 초점 거리와 초점 폭

열화상은 할로겐 라인히터 HLH-50의 콘덴서 미러 범위(280mmx50mm)로 10분할,
분할된 각 범위의 최고온도를 전체 범위의 최고온도로 나누어 내열벽돌의 온도분포를 정량화한다.



HLH-50의 초점 거리와 초점 폭

막대 형상 램프이므로 조사 강도는 균일하지만, 가열 대상물에의 입사열은 외부에 열방산되어 열방산이 적은 중심부의 온도가 높아집니다.

4.HLH-50의 승온 시간

HLH-50의 승온 시간
【참고】
적외선 가열은 물체의 적외선 흡수율에 따라 가열 온도가 변화합니다.
가열 시간이 길수록 고온이 됩니다.

5.HLH-50 전압과 수명

HLH-50 전압과 수명

윗 그림처럼, 정격 전압으로부터 10% 내리고 사용하면, 설계 수명이 3배에 성장합니다.
정격 전압으로부터 20% 내리고 사용하면, 설계 수명이 9배에 성장합니다.

6. 수동 제어 → HCVD 시리즈

수동 제어 → HCVD 시리즈

할로겐 히터 용 수동 전원 컨트롤러 HCVD 시리즈의 개요로 이동



7. 자동 온도 제어 → HHC2 시리즈

자동 온도 제어 → HHC2 시리즈

고기능 히터 컨트롤러 HHC2 시리즈의 개요로 이동



8.HLH-50의 구성

HLH-50의 구성

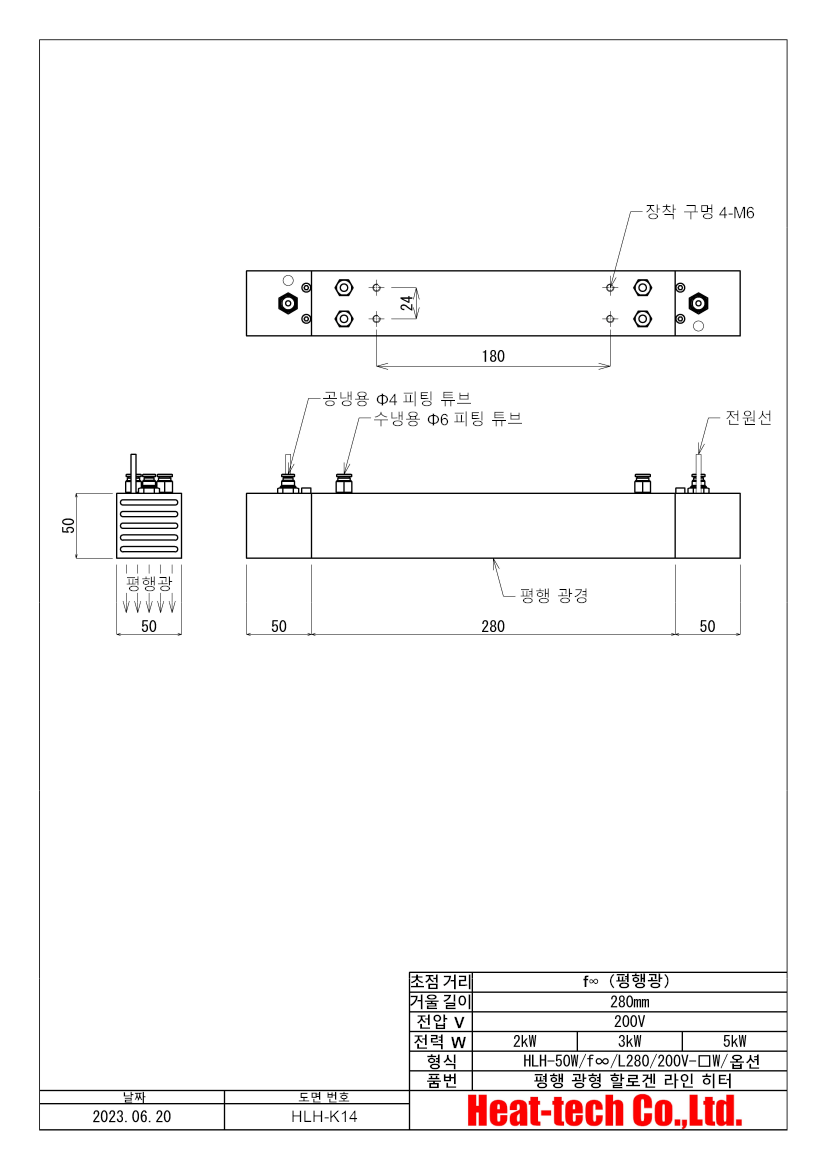

9.HLH-50의 외형도

HLH-50의 외형도

여기서 PDF 카탈로그를 다운로드하십시오
