초소형 평행 광 형 HLH-35시리즈

[ HLH-35A/f∞/L82 ]

1.HLH-35의 특징

1)소형으로 선상에 900도까지 가열할 수 있습니다.

초소형 할로겐 라인 히터 HLH-35W/f∞는 막대 모양 할로겐 램프를 사용한 라인 모양 적외선 가열 기기입니다.

제품 컨셉은 “작은 것” 집광 거울 폭 35mm 집광 거울 부 높이 36mm와 초소형입니다.

집 빛 경면은 타원과 원의 복합 곡면을 채용하고 소형화에 의한 마이너스 면을 극복했습니다.

고성능을 유지하면서 극한까지 작게 하고 있으므로, 초소형이라도 최고 가열 온도는 약 1000도입니다.

2)완벽한 클린 가열을 실현해, 클린 룸과 진공 중의 가열도 가능합니다.

수냉 형은 진공 챔버에서 사용할 수 있습니다.
진공 카오 속에 넣으면 초기에 무기 접착제의 약간의 가스 방출이 있기 때문에 미리 진공 처리가 필요합니다.

3) 바둑 사용면 가열 수 있습니다.

바둑 사용과 조사 파워 밀도는 35w / cm2에 도달 넓은 면적을 1000 ℃ 근처까지 가열 가능합니다.

같은 평행 광 형태에서도 비교적 조사 거리가 긴 라든지 단독 사용의 경우에는 빛 회수 형 후드를 가진 HLH-60W가 뛰어납니다.
그러나 조사 거리가 비교적 짧고 여러 대의 병렬로 배치하여면 가열하는 경우에는이 평행 광 형 라인 난방 장치 HLH-35W / f∞ 권장합니다.

HLH-35의 특징

HLH-35의 특징

2.HLH-35의 외형 사진

HLH-35의 외형 사진

《 HLH-35A/f∞/L150 》

《 HLH-35A/f∞/L316 》

《 HLH-35A/f∞/L316 》

《 HLH-35W/f∞/L82・L150・L316 》

《 HLH-35W/f∞/L82・L150・L316 》

3.HLH-35의 초점 거리와 초점 지름

거리 30㎜의 위치에서 HLH-35W/f∞/L316으로 내화 벽돌에 조사.

HLH-35의 초점 거리와 초점 지름

아래 이미지는 열화상 카메라로 촬영한 열 이미지입니다. HLH-35의 초점 거리와 초점 지름

열화상을 할로겐 라인 히터 HLH-35의 집광경 범위(316mm x 35mm)를 10분할,
분할된 개별 범위의 최고 온도를 전체 범위의 최고 온도로 나누어 내열 벽돌의 온도 분포를 수치화합니다. HLH-35의 초점 거리와 초점 지름

막대 형상 램프이므로 조사 강도는 균일하지만, 가열 대상물에의 입사열은 외부에 열방산되어 열방산이 적은 중심부의 온도가 높아집니다.









4.HLH-35의 승온 시간

HLH-35의 승온 시간

【주의】
적외선 가열은 물체의 적외선 흡수율에 따라 가열 온도가 달라집니다.
장시간 조사하면 뜨거워집니다.

5.HLH-35의 전압과 수명

HLH-35의 전압과 수명

윗 그림처럼, 정격 전압으로부터 10% 내리고 사용하면, 설계 수명이 3배에 성장합니다.
정격 전압으로부터 20% 내리고 사용하면, 설계 수명이 9배에 성장합니다.

6.수동 제어 → HCV 시리즈

6-1.수동 제어 → HCV 시리즈

할로겐 히터 용 수동 전원 컨트롤러 HCV 시리즈의 개요로 이동

7.자동 온도 제어 → HHC2 시리즈

자동 온도 제어 → HHC2 시리즈

고기능 히터 컨트롤러 HHC2 시리즈의 개요로 이동

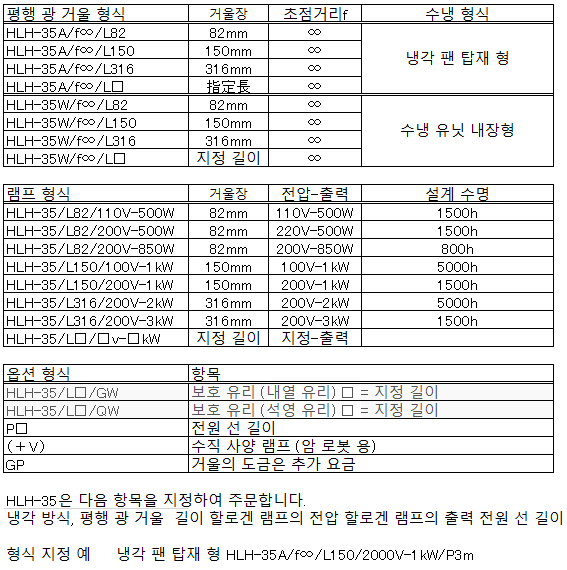

8.HLH-35의 구성

HLH-35의 구성

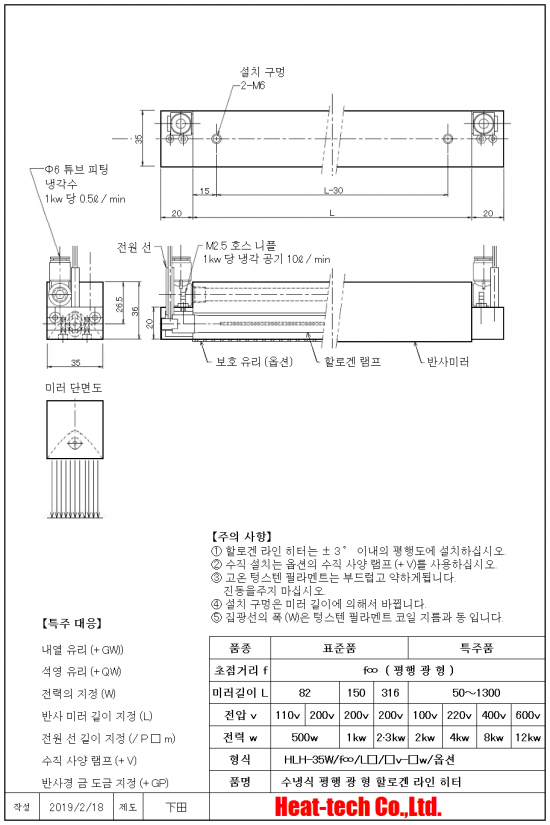

9.HLH-35의 외형도

HLH-35의 외형도

HLH-35의 외형도

HLH-35의 외형도

HLH-35의 외형도
