선 가열 용 고출력 HLH-65 시리즈

1.HLH-65의 특징

1)선형에 가열 할 수 있습니다.

고성능 할로겐 라인 히터 HLH-65는 막대 모양의 할로겐 램프를 사용하는 집광형 적외선 가열 장비입니다.

제품 컨셉은 ‘최고 성능 집광 100mm 당 최대 약 2kw의 출력이 가능합니다.

선 집광가열 형은 선상 가열 이외에도 워크를 컨베이어에 올려 놓고 히터에서 조사하면 전체 가열이 가능합니다.

또한 초점 위치에서 멀리 사용함으로써 폭을 갖게 한 가열 수 있습니다.

HLH-65는 HLH-55의 길이 초점 기종입니다.
장 초점에 대한 반사광의 재 사용률이 저하됩니다.
더 높은 온도를 필요로하는 경우, HLH-55를 선정하십시오.

2)완벽한 클린 가열을 실현해, 클린 룸과 진공 중의 가열도 가능합니다.

수냉 형은 진공 챔버에서 사용할 수 있습니다.
진공 카오 속에 넣으면 초기에 무기 접착제의 약간의 가스 방출이 있기 때문에 미리 진공 처리가 필요합니다.

2.HLH-65의 외형 사진

선 가열 용 고출력 HLH-65 시리즈

[ HLH-65A/f75/L280 DCFAN ]

선 가열 용 고출력 HLH-65 시리즈

[ HLH-65A/f75/L280 ACFAN ]

선 가열 용 고출력 HLH-65 시리즈

[ HLH-65W/f75/280 ]

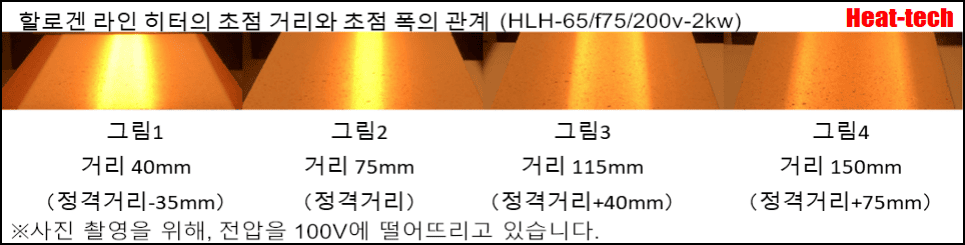

3.HLH-65의 초점 거리와 초점 지름

HLH-65의 초점 거리와 초점 지름

정격 거리 75㎜의 위치에서 HLH-65W/f75/L280으로 내화 벽돌에 조사.

HLH-65의 초점 거리와 초점 지름

아래 이미지는 열화상 카메라로 촬영한 열 이미지입니다.

HLH-65의 초점 거리와 초점 지름

열화상을 할로겐 라인 히터 HLH-65의 집광경 범위(280mm x 65mm)를 10분할하고,
분할된 개별 범위의 최고 온도를 전체 범위의 최고 온도로 나누어 내열 벽돌의 온도 분포를 수치화합니다.

HLH-65의 초점 거리와 초점 지름

막대 형상 램프이므로 조사 강도는 균일하지만, 가열 대상물에의 입사열은 외부에 열방산되어 열방산이 적은 중심부의 온도가 높아집니다.



HLH-65는 초점 거리 (75 mm)에서 놓으면 폭을 갖게 한 가열 수도 있습니다.
조사 강도는 균일하게됩니다 만, 주변부의 열이 도망 치기 중심부의 온도는 높아집니다.

4.HLH-65의 승온 시간

HLH-65의 승온 시간

【주의】
적외선 가열은 물체의 적외선 흡수율에 따라 가열 온도가 달라집니다.
장시간 조사하면 뜨거워집니다.

5.HLH-65의 전압과 수명

HLH-65의 전압과 수명

윗 그림처럼, 정격 전압으로부터 10% 내리고 사용하면, 설계 수명이 3배에 성장합니다.
정격 전압으로부터 20% 내리고 사용하면, 설계 수명이 9배에 성장합니다.

6.수동 제어 → HCVD 시리즈

할로겐 히터 용 수동 전원 컨트롤러 HCVD 시리즈의 개요로 이동

할로겐 히터 용 수동 전원 컨트롤러 HCVD 시리즈의 개요로 이동

7.자동 온도 제어 → HHC2 시리즈

자동 온도 제어 → HHC2 시리즈

고기능 히터 컨트롤러 HHC2 시리즈의 개요로 이동

8.HLH-65의 구성

HLH-65의 구성

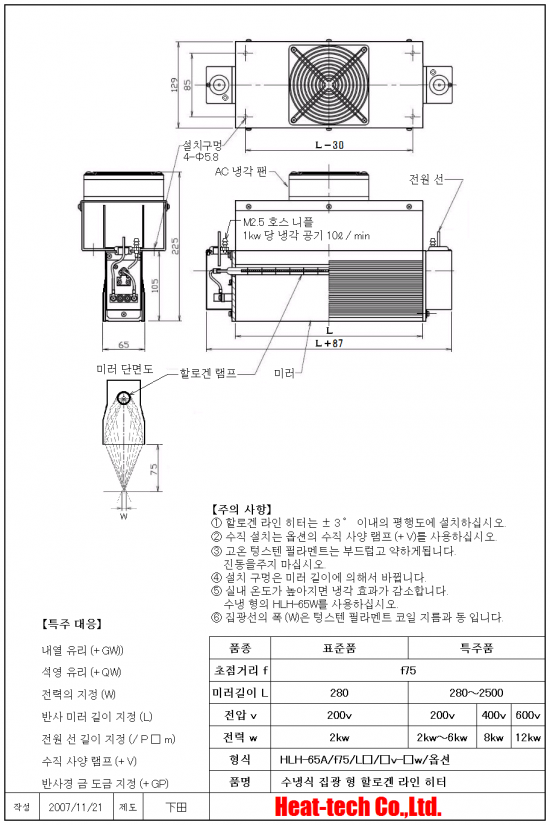

9.HLH-65의 외형도

HLH-65의 외형도

HLH-65의 외형도

HLH-65의 외형도
