면 가열 용 중형 HLH-40 시리즈

1.HLH-40의 특징

1) 띠 모양으로 900℃까지 가열할 수 있습니다
고성능 할로겐 라인 히터 HLH-40는 막대 모양 할로겐 램프를 사용하는 띠 모양 적외선 가열 장비입니다.
승온 시간이 짧고, 평행경폭 40mm, 평행광(초점거리∞)로 띠 모양으로 가열할 수 있습니다.

2) 대출력을 소형화
대출력의 5kW의 할로겐 램프를 사용해, 소형화했습니다.
평행 광경의 높이는 40mm입니다. 좁은 장소에도 설치할 수 있습니다.

3) HLH-35의 상위 기종입니다
폭 40㎜ 간격으로 제어할 수 있으므로, 몇 대 나란한 면 가열에 최적입니다.

2.HLH-40의 외형 사진

면 가열 용 중형 HLH-40 시리즈

3.HLH-40의 초점 거리와 초점 폭

면 가열 용 중형 HLH-40 시리즈

아래 사진은 거리 30㎜의 부분에서 내열 벽돌을 조사했을 때의 열화상입니다.

면 가열 용 중형 HLH-40 시리즈

열화상은 할로겐 라인히터 HLH-40의 콘덴서 미러 범위(280mmx40mm)로 10분할,
분할된 각 범위의 최고온도를 전체 범위의 최고온도로 나누어 내열벽돌의 온도분포를 정량화한다.

면 가열 용 중형 HLH-40 시리즈

막대 형상 램프이므로 조사 강도는 균일하지만, 가열 대상물에의 입사열은 외부에 열방산되어 열방산이 적은 중심부의 온도가 높아집니다.

4.HLH-40의 승온 시간

면 가열 용 중형 HLH-40 시리즈

【참고】
적외선 가열은 물체의 적외선 흡수율에 따라 가열 온도가 변화합니다.
가열 시간이 길수록 고온이 됩니다.

5.HLH-40 전압과 수명

면 가열 용 중형 HLH-40 시리즈

윗 그림처럼, 정격 전압으로부터 10% 내리고 사용하면, 설계 수명이 3배에 성장합니다.
정격 전압으로부터 20% 내리고 사용하면, 설계 수명이 9배에 성장합니다.

6. 수동 제어 → HCVD 시리즈

면 가열 용 중형 HLH-40 시리즈

할로겐 히터 용 수동 전원 컨트롤러 HCVD 시리즈의 개요로 이동

7. 자동 온도 제어 → HHC2 시리즈

면 가열 용 중형 HLH-40 시리즈

고기능 히터 컨트롤러 HHC2 시리즈의 개요로 이동

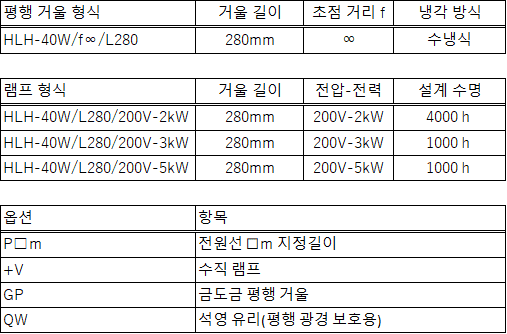

8.HLH-40의 구성

HLH-40의 구성

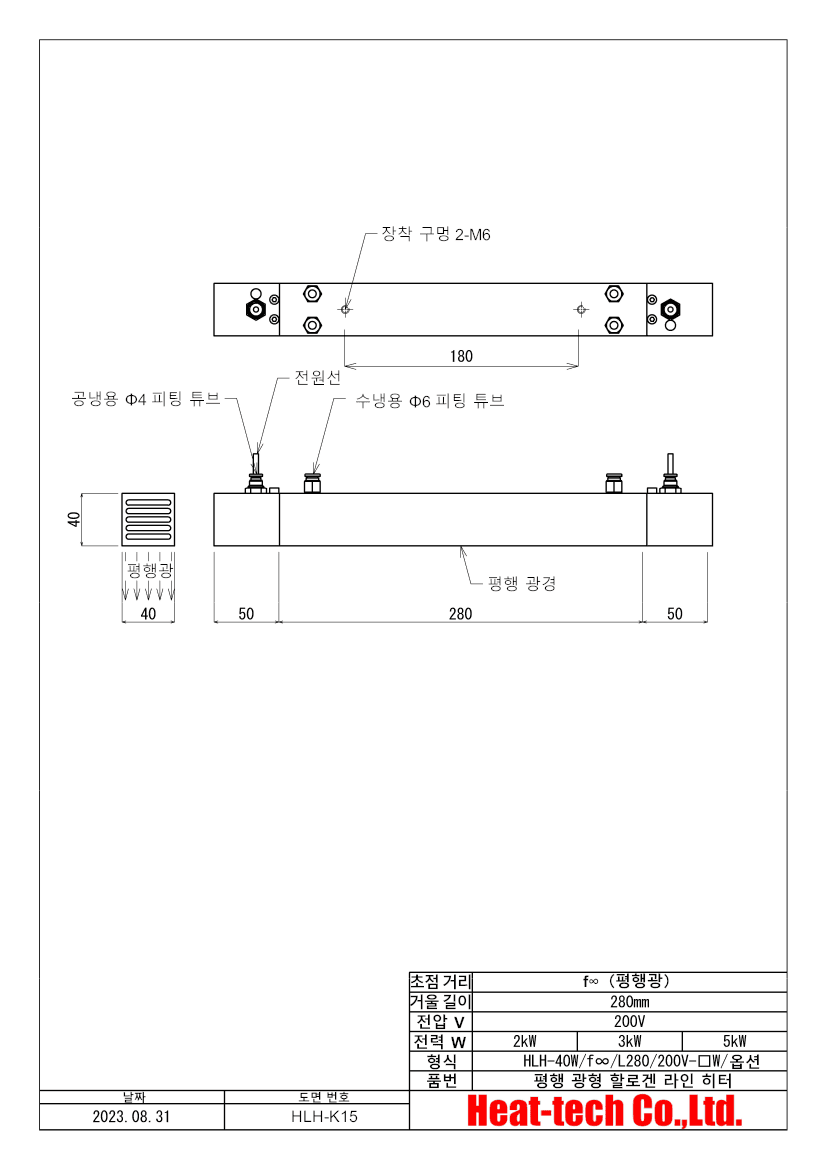

9.HLH-40의 외형도

HLH-40의 외형도
