소형 할로겐 라인 히터 HLH-30시리즈

[ HLH-30A/f20/L84 ]

1.HLH-30의 특징

1)소형으로 선상에 1000도까지 가열할 수 있습니다.

초소형 라인 히터 HLH-30는 막대 모양 할로겐 램프를 사용하여 라인 집광 가열 유닛입니다.

제품 컨셉은 “작은 것” 집광 거울 폭 30mm 집광 거울 부 높이 34mm와 초소형입니다.

집 빛 경면은 타원과 원의 복합 곡면을 채용하고 소형화에 의한 마이너스 면을 극복했습니다.

고성능을 유지하면서 극한까지 작게 하고 있으므로, 초소형이라도 최고 가열 온도는 약 1000도입니다.

2)완벽한 클린 가열을 실현해, 클린 룸과 진공 중의 가열도 가능합니다.

수냉 형은 진공 챔버에서 사용할 수 있습니다.
진공 카오 속에 넣으면 초기에 무기 접착제의 약간의 가스 방출이 있기 때문에 미리 진공 처리가 필요합니다.

2.HLH-30의 외형 사진

HLH-30의 외형 사진

[HLH-30A/f20/L150]

HLH-30W/f20/L84・L152・L318

[HLH-30W/f20/L84・L152・L318]

3.HLH-30의 초점 거리와 초점 지름

HLH-30의 초점 거리와 초점 지름

HLH-30A는 초점 거리 (20 mm)에서 놓으면 폭을 갖게 한 가열 수도 있습니다.
조사 강도는 균일하게됩니다 만, 주변부의 열이 도망 치기 중심부의 온도는 높아집니다.



정격 거리 20㎜의 위치에서 HLH-30W/f30/L152로 내화 벽돌에 조사.

소형 할로겐 라인 히터 HLH-30시리즈

아래 이미지는 열화상 카메라로 촬영한 열 이미지입니다.

소형 할로겐 라인 히터 HLH-30시리즈

열화상을 할로겐 라인 히터 HLH-35의 집광경 범위(152mm x 35mm)를 10분할,
분할된 개별 범위의 최고 온도를 전체 범위의 최고 온도로 나누어 내열 벽돌의 온도 분포를 수치화합니다.

소형 할로겐 라인 히터 HLH-30시리즈

막대 형상 램프이므로 조사 강도는 균일하지만, 가열 대상물에의 입사열은 외부에 열방산되어 열방산이 적은 중심부의 온도가 높아집니다.




할로겐 라인 히터 HLH-30 / f20의 초점 거리와 집광 폭의 변화

4.HLH-30의 승온 시간

HLH-30의 승온 시간

【주의】
적외선 가열은 물체의 적외선 흡수율에 따라 가열 온도가 달라집니다.
장시간 조사하면 뜨거워집니다.

5.HLH-30의 전압과 수명

HLH-30의 전압과 수명

윗 그림처럼, 정격 전압으로부터 10% 내리고 사용하면, 설계 수명이 3배에 성장합니다.
정격 전압으로부터 20% 내리고 사용하면, 설계 수명이 9배에 성장합니다.

6.수동 제어 → HCV 시리즈

6-1.수동 제어 → HCV 시리즈

할로겐 히터 용 수동 전원 컨트롤러 HCV 시리즈의 개요로 이동

7.자동 온도 제어 → HHC2 시리즈

자동 온도 제어 → HHC2 시리즈

고기능 히터 컨트롤러 HHC2 시리즈의 개요로 이동

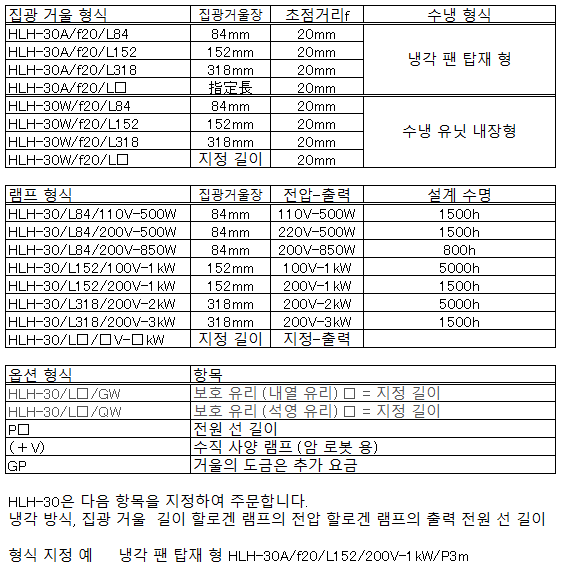

8.HLH-30의 구성

HLH-30의 구성

9.HLH-30의 외형도

HLH-30의 외형도

HLH-30의 외형도

HLH-30의 외형도
