1.HPH-30의 특징
초소형 φ5 포인트를 1350℃까지 어떤 온도로 가열 수 있습니다.
할로겐 램프의 빛을 집중시켜 고온 가열 포인트 히터이므로, 완벽한 클린 난방이 가능합니다.
전용 방열 핀을 달면 진공 상태에서 가열 수 있습니다.
종래는 광섬유를 사용한 레이저 가열 밖에 할 수 없었던 작은 지역 난방도 할 수있게되었습니다.
게다가 레이저 가열 방식에 비해 압도적 (10 배 이상)에 고효율, 저비용 에너지 절약입니다.
또한 안전성에서도 훨씬 우위입니다
점등 방향의 제한이없고, 자동차 전구 수준의 내진, 내 충격성을 갖춘 로봇 장착도 가능합니다.
*:가동 부분에 싣는와 정지시에 큰 충격이 더해 지므로, 차단기 필요합니다.
[신기술]
HPH-30은 전면 유리는 없습니다.
고효율 집광거울 디자인과 높은 반사율 금박 거울 사양입니다.
집광거울 부와 램프베이스부분으로 나뉘어 있으며, 집광거울, 램프베이스부 단체를 교환 할 수 있습니다.
정격 연속 점등하면 내부 온도는 약 340 ℃가되기 때문에, 반드시 냉각하십시오.
초소형 화에 따른 광 이용율의 저하를 방지하기 위해 2 단 구성 집광거울를 채용하고 있습니다.
[할로겐 램프 사용의 일반적인주의 사항]
난방 수 온도는 피 가열 대상물의 종류에 따라 다릅니다.
가열 온도 컨트롤은 조사 시간 제어 또는 전압 0 ~ 100 %의 제어입니다.
경우에 따라서는 110 %의 과전압을 추가 할 수 있습니다. 그러나 램프 수명은 약 1 / 3이됩니다.
최상의 점멸 동작은 수명을 저하시킵니다.
전압 스로 업, 소등시의 대기 전압 제어 등의 방법으로 수명 저하를 개선 할 수 있습니다.
[사용자는 공냉 형과 수냉 형의 구분을 할 수 있습니다.]
■ 압축 공기 냉각 형 히터 컨트롤러 및 공기 압축기가 필요하지만 소형입니다.
■ 수냉 형 히터 컨트롤러와 냉각기 (냉수 기)가 필요하지만, 진공 용기 안에서도 사용할 수 있습니다.
2.HPH-30의 외형 사진
[압축 공기 냉각 형 HPH-30CA/f15/24V-75W]
[수냉 유닛 외장형 HPH-30/f15/24V-75W + WCU-30]
[TS-7에 설치 한 HPH-30CA]
3.HPH-30의 초점 거리와 초점 지름
아래의 사진은 HPH-30/f15/12V-110W (초점 거리 15mm의 기종)에서 조사 거리를 바꾸어 조사한 상태입니다.
조사 거리가 초점 거리보다 가까워도 멀어도 집광 지름은 커지고갑니다.
이 성질을 이용하면 균일 한 조사가되지 않지만 비교적 넓은 범위를 조사하는 것도 가능합니
엄격하게 균일 한 배광이 필요한 경우 간단한 타원 거울이 아니라 배광을 특별히 설계 관리 미러가 필요합니다.
그러나 광원의 필라멘트가 3 차원 형상으로 그 결상 초점도 3 차원으로있는 것 때문에 평면의 균일 배광는 매우 어렵습니다.

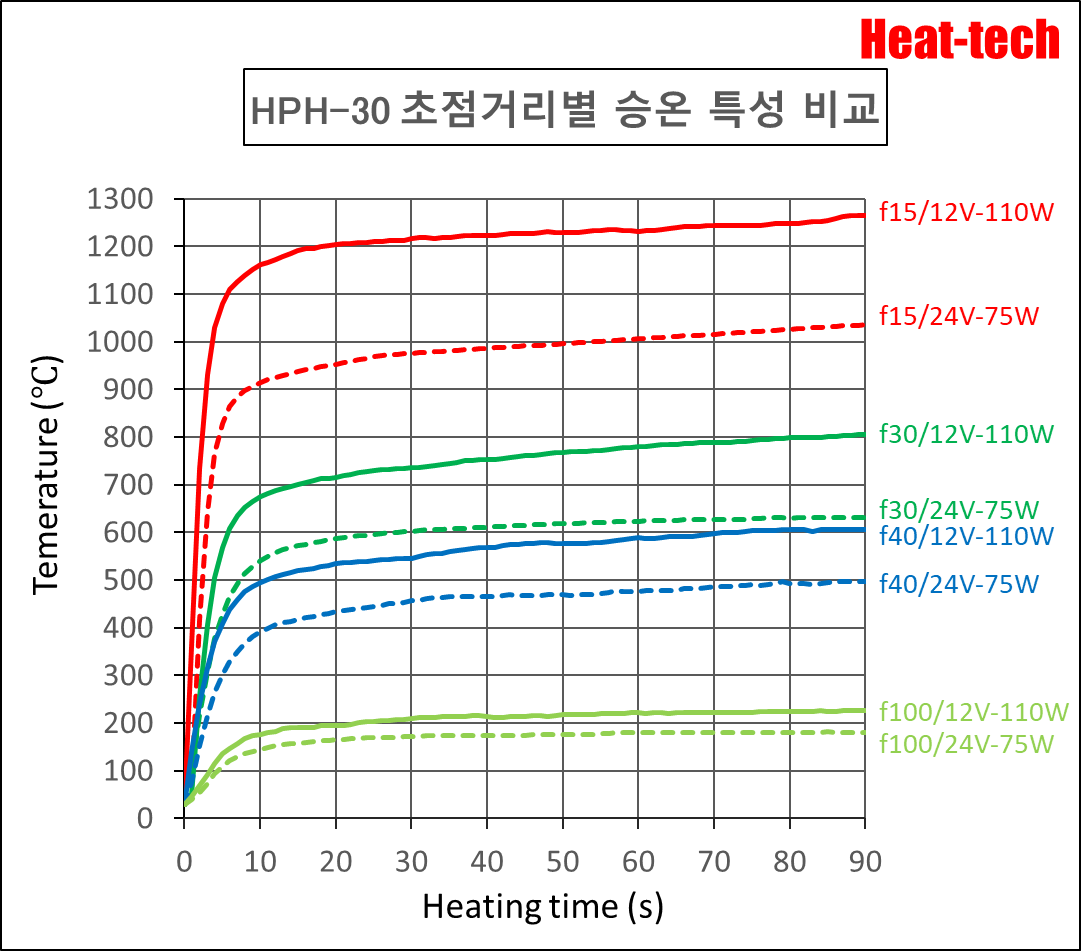

4.HPH-30의 승온 시간
※ HPH-30와 HPH-30CA는 가열 성능은 동일합니다.
수냉 유닛 대신 공기냉각 장치를 내장하고 있습니다
내화 벽돌 위에 열전대를 설치하여 측정하면, 내화 벽돌에서 열이 열전대로 전도되어 고온이 됩니다.
5.HPH-30의 전압과 수명
윗 그림처럼, 정격 전압으로부터 10% 내리고 사용하면, 설계 수명이 3배에 성장합니다.
정격 전압으로부터 20% 내리고 사용하면, 설계 수명이 9배에 성장합니다.
6.수동 제어 → HCV 시리즈
할로겐 히터 용 수동 전원 컨트롤러 HCV 시리즈의 개요로 이동
7.자동 온도 제어 → HHC2 시리즈
8.HPH-30의 외형도
HPH-30은 집광 거울 및 램프베이스를 혼합, 전원 선의 길이를 지정하여 사용합니다.
9.HPH-30의 외형도
