소형 할로겐 라인 히터 HLH-60시리즈

1.HLH-60의 특징

1) 띠 모양으로 최고 850 ℃까지 가열 할 수 있습니다.

고성능 라인 히터 HLH-60는 막대 할로겐 램프를 사용하여 라인 집광 가열 유닛입니다.

승온 시간이 짧고 평행 거울 폭 60mm, 평행 광 (초점 거리 ∞)이므로, 띠 모양으로 가열 할 수 있습니다.

기존의 평행 광 형태 포물선 거울은 거울의 깊이가 얕아지고, 주위에 누출 광이 많은 장애의 원흉이되어있었습니다.
또한 평행 거울이 컨트롤 할 수있는 광량의 비율이 낮고 효율이 나쁜 것도 난점이었습니다.
그러나이 HLH-60는 빛 회수 형의 깊은 반 사면을 갖추고있어 누출 광 감소와 빛 이용률의 향상을 동시에 실현했습니다.

긴 가열도 가능하고, 평행 거울 유효 길이는 100mm ~ 3000mm까지 제작할 수 있습니다.

면 가열의 경우에는 “HLH-35W / f∞”를 다수 늘어 것이 적합합니다.

2)완벽한 클린 가열을 실현해, 클린 룸과 진공 중의 가열도 가능합니다.

수냉 형은 진공 챔버에서 사용할 수 있습니다.
진공 카오 속에 넣으면 초기에 무기 접착제의 약간의 가스 방출이 있기 때문에 미리 진공 처리가 필요합니다.

2.HLH-60의 외형 사진

소형 할로겐 라인 히터 HLH-60시리즈

[ HLH-60A/f∞/L280 DCFAN ]

소형 할로겐 라인 히터 HLH-60시리즈

[ HLH-60A/f∞/L280 ACFAN ]

소형 할로겐 라인 히터 HLH-60시리즈

[ HLH-60W/f∞/280 ]

3.HLH-60의 초점 거리와 초점 지름

소형 할로겐 라인 히터 HLH-60시리즈

[ HLH-60A/f∞/L280/200v-2kw 200v投入 ]

소형 할로겐 라인 히터 HLH-60시리즈

[ HLH-60A/f∞/L280/200v-2kw 25V投入 ]

평행 거울을 사용하고 있기 때문에, 폭 방향은 거의 균일합니다.
좌우의 단면에서 70mm의 범위는 경사가 있고 중앙부의 140mm가 균일 가열됩니다.
막대 모양 램프이므로 조사 강도는 균일하지만 좌우 주변부에 열이 달아나 때문에 방열이 적은 중심부의 온도가 높아집니다.
가열 범위 + 오른쪽면 70mm + 왼쪽 측면 70mm의 반사경 길이가 필요합니다.

(예) 가열 범위 200mm의 경우
가열 범위 200mm + 오른쪽면 70mm + 왼쪽면 70mm = 340mm 반사경 길이가 필요합니다.

면 전체의 균일도를 중시 할 때는 HLH-35W/f∞을 다수 나란히면 가열하는 방법이 적합합니다.

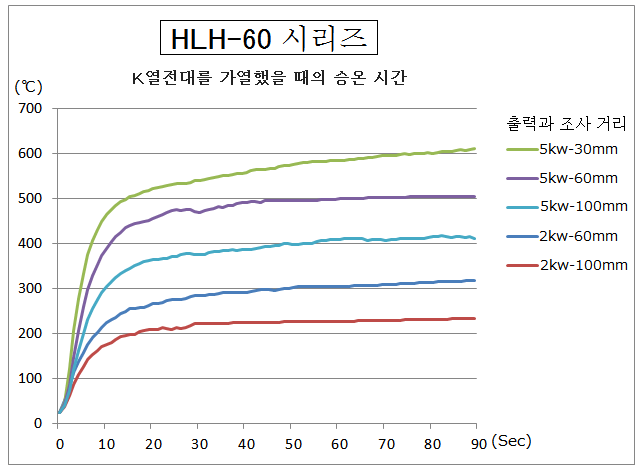

4.HLH-60의 승온 시간

소형 할로겐 라인 히터 HLH-60시리즈

【주의】
적외선 가열은 물체의 적외선 흡수율에 따라 가열 온도가 달라집니다.
장시간 조사하면 뜨거워집니다.

5.HLH-60의 전압과 수명

소형 할로겐 라인 히터 HLH-60시리즈

윗 그림처럼, 정격 전압으로부터 10% 내리고 사용하면, 설계 수명이 3배에 성장합니다.
정격 전압으로부터 20% 내리고 사용하면, 설계 수명이 9배에 성장합니다.

6.수동 제어 → HCVD 시리즈

6-1.수동 제어 → HCV 시리즈

할로겐 히터 용 수동 전원 컨트롤러 HCV 시리즈의 개요로 이동

7.자동 온도 제어 → HHC2 시리즈

6-2.자동 온도 제어 → HHC2 시리즈

고기능 히터 컨트롤러 HHC2 시리즈의 개요로 이동

8.HLH-60의 구성

소형 할로겐 라인 히터 HLH-60시리즈

9.HLH-60의 외형도

소형 할로겐 라인 히터 HLH-60시리즈

소형 할로겐 라인 히터 HLH-60시리즈

소형 할로겐 라인 히터 HLH-60시리즈
